溶射の種類

高速フレーム溶射
(HVOF)

高速フレーム溶射（HVOF）とは､熱源に酸素と液体燃料(灯油)を燃焼させて､粉末を音速の3倍のスピードで飛行させ基材に皮膜を形成させる溶射方法です。

特徴

  • ●高速フレーム溶射(High pressure/ High Velocity Oxy-Fuel)とは、熱源に酸素と液体燃料(灯油)を燃焼させて粉末を音速の3倍以上のスピードで飛行させ母材に皮膜を形成させる溶射方法です。
  • ●当社はTAFA製の高速フレーム溶射を使用
    JP5000から噴射される高密度皮膜は、低気孔率で従来では考えられない緻密な皮膜と高い密着強度を実現しました。
  • 他メーカー溶射法との比較(WC-12Co)
  • メーカー TAFA METCO STELLITE
    溶射種類 HP/HVOF HVOF HVOF
    溶射機 JP5000 DJ JETKOTE
    ガス 酸素 酸素 酸素
    燃料 灯油 ﾌﾟﾛﾋﾟﾚﾝ ﾌﾟﾛﾊﾟﾝ
    粒子速度m/s 990～1170 369～699 501～891
    密着強度kgf/c㎡ >703 >703 703
    皮膜硬さHV 1200～1600 900～1050 1100
    皮膜厚さmm >6.35 <0.64 <0.64
    皮膜応力 圧縮 引張 引張

    提供:TAFA社

  • JP-5000

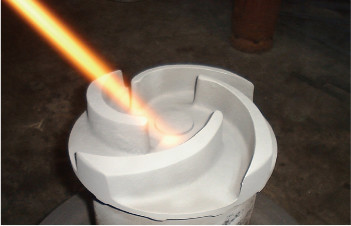

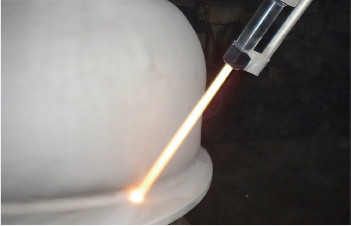

  • インペラ表面に超硬溶射

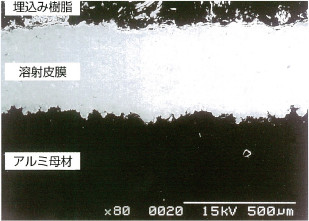

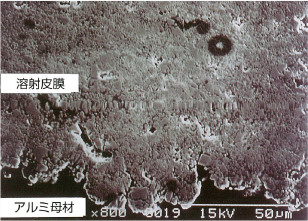

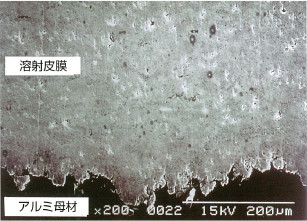

●溶射組織断面写真(WC/12Co)

加工例

溶射加工

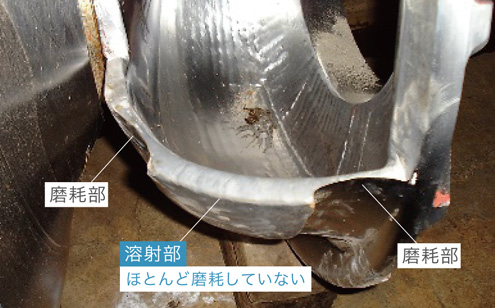

1年後

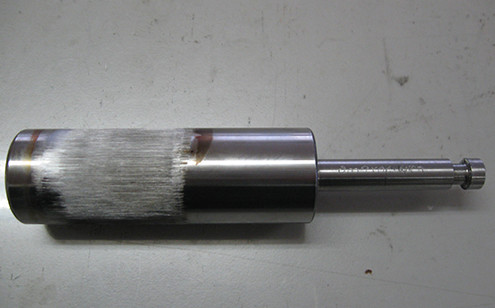

[修理前]プランジャー

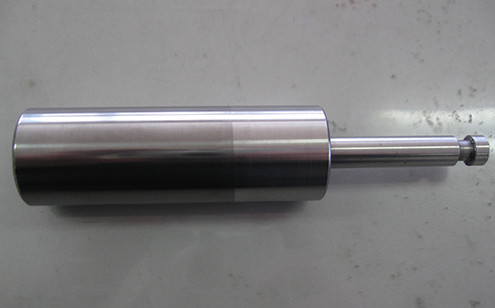

[溶射後]プランジャー

  • 古紙粕破砕機ローター溶射

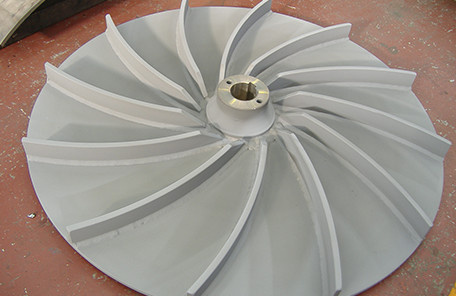

  • インペラー加工品

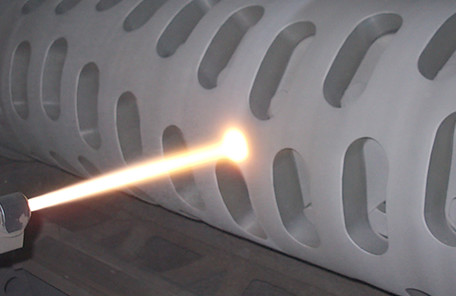

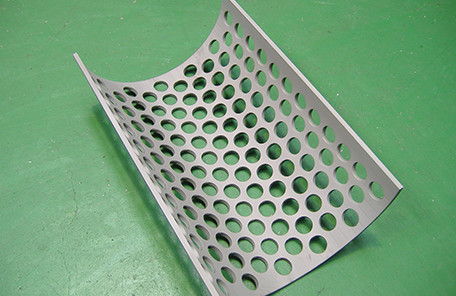

  • スクリーン溶射完成品

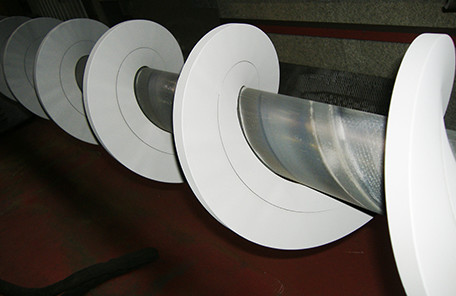

  • スクリュー加工

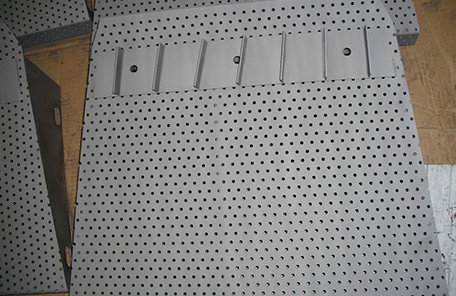

  • プレート溶射後

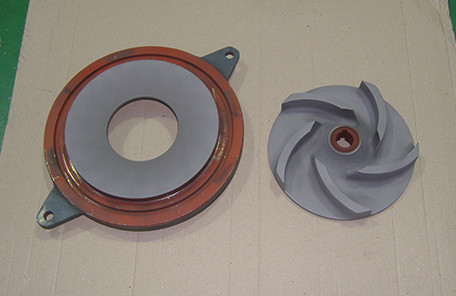

  • ポンプ部品溶射後

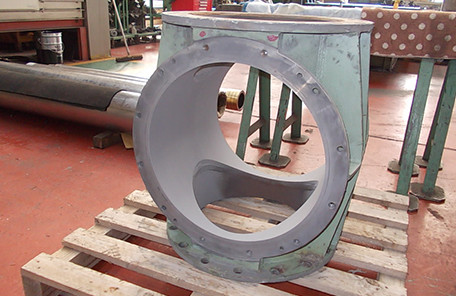

  • ロータリーバルブケーシング溶射後

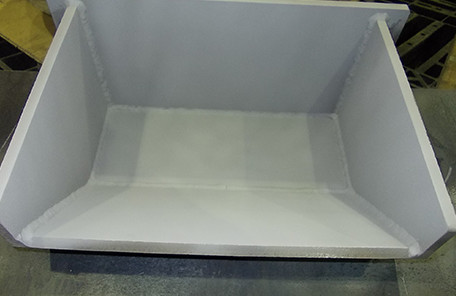

  • 原料レシーバー

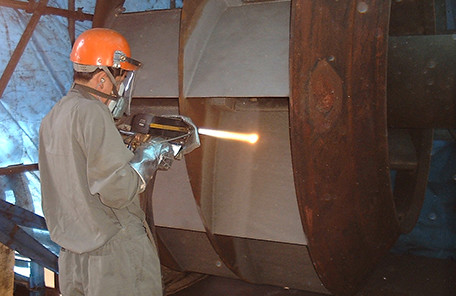

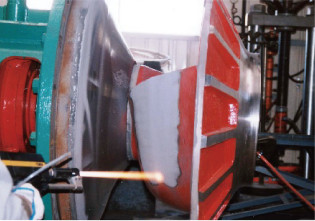

  • 現地溶射中
